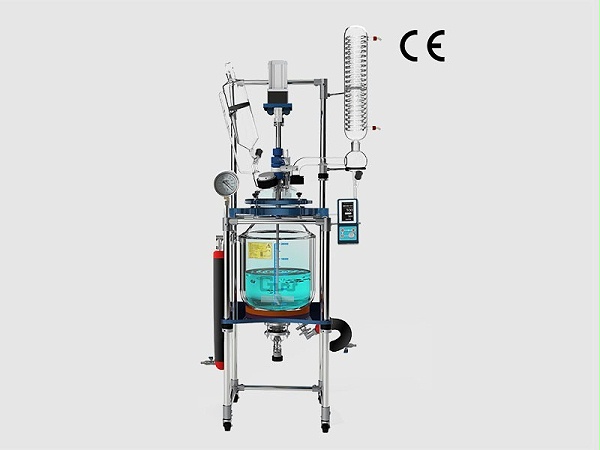

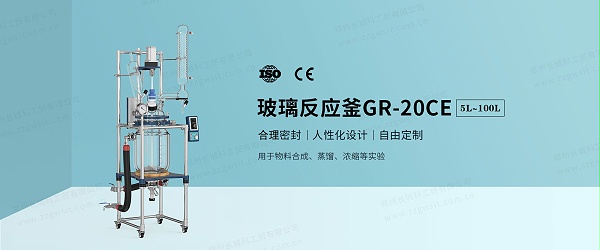

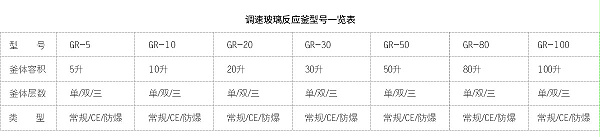

调速玻璃反应釜主要是用于物料合成、蒸馏、浓缩等实验。釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态,满足实验条件。
型号参数 | GR-20CE | ||
釜内有效容积(L) | 20 | ||
釜体夹套容积(L) | 约9 | ||
冷凝器换热面积(m²) | 约0.341 | ||
恒压漏斗容积(mL) | 2000 | ||
釜内允许压力(MPa) | 负压—常压 | ||
夹套允许压力(MPa) | ≤0.03 | ||

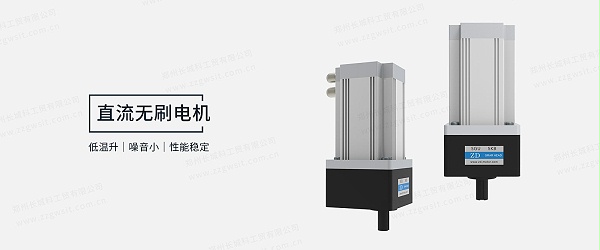

搅拌电机 | 额定功率(W) | 370 | |
转速调节方式 | 无级调速 | ||
转速调节范围(rpm) | 20—500 | ||
转速显示精度(r/min) | ±1 | ||
稳态调速精度 | 速度≤300r/min:±0.7% | ||
速度>300r/min:±1% | |||
最大扭矩(N·m) | 5.4 | ||
电源 | 100—240V~,50/60Hz | ||
釜盖开口6个 | 搅拌口 | 50#法兰口 | |
温度传感器口 | 35#法兰口 | ||
冷凝分液器连接口 | 50#球磨口 | ||
液体加料口 | 34#标准磨口 | ||
恒压漏斗接口 | 40#标准磨口 | ||
固体加料口 | 80#法兰口 | ||
玻璃组件材质 | 高硼硅玻璃3.3 | ||
机架材质 | SUS304+铝板6061-F喷塑 | ||
使用温度范围(℃) | -80—200 | ||
釜体内外温差限值(℃) | ≤80 | ||
釜体进出液循环软管接口规格 | Rc 3/4螺纹 | ||
放料阀 | 无积液放料阀,距地约320mm | ||
温度传感器 | PT100,外包聚四氟乙烯 | ||
搅拌桨 | 桨式,轴为不锈钢外包聚四氟乙烯 | ||
使用环境温度(℃) | 5—35 | ||
环境相对湿度(%) | ≤70 | ||
整机外形尺寸(mm) | 约845W×640D×1910H |
一、产品技术特点
● 玻璃组件均为3.3硼硅玻璃,具有优良的物理、化学性能。
● 适用温度范围-80℃—200℃。
● 适用压力范围-0.1 MPa—0MPa。
● 夹套进、出液口连接不锈钢保温软管,消除进出液口应力。

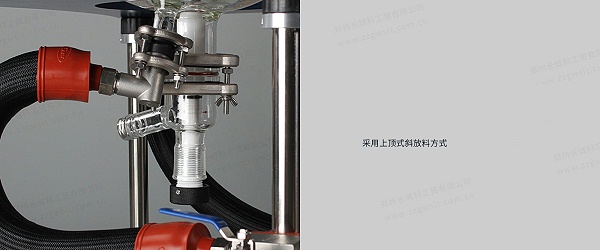

● 无积液放料阀。
● 机架采用06Cr19Ni10+铝合金喷塑,耐腐蚀性强,便于清洁维护;带刹车装置的脚轮便于移动设备和安装定位。
● 电机及电控箱的防爆等级为ExdⅡBT4。
● 自主研发的搅拌轴承,密封效果好。
● 搅拌桨的叶片采用聚四氟乙烯材料制作;搅拌轴采用06Cr19Ni10,外包聚四氟乙烯,强度高,耐腐蚀性强。
