在现代化工合成、医药中间体制备、食品原料提纯、精细化工实验等科研与小试生产领域，小型化、集成化、高精度的浓缩反应设备已成为行业常用需求。
一、设备定位与基础配置
核心定位：以2L系列调速玻璃反应釜为核心的撬装式实验室外循环浓缩设备。

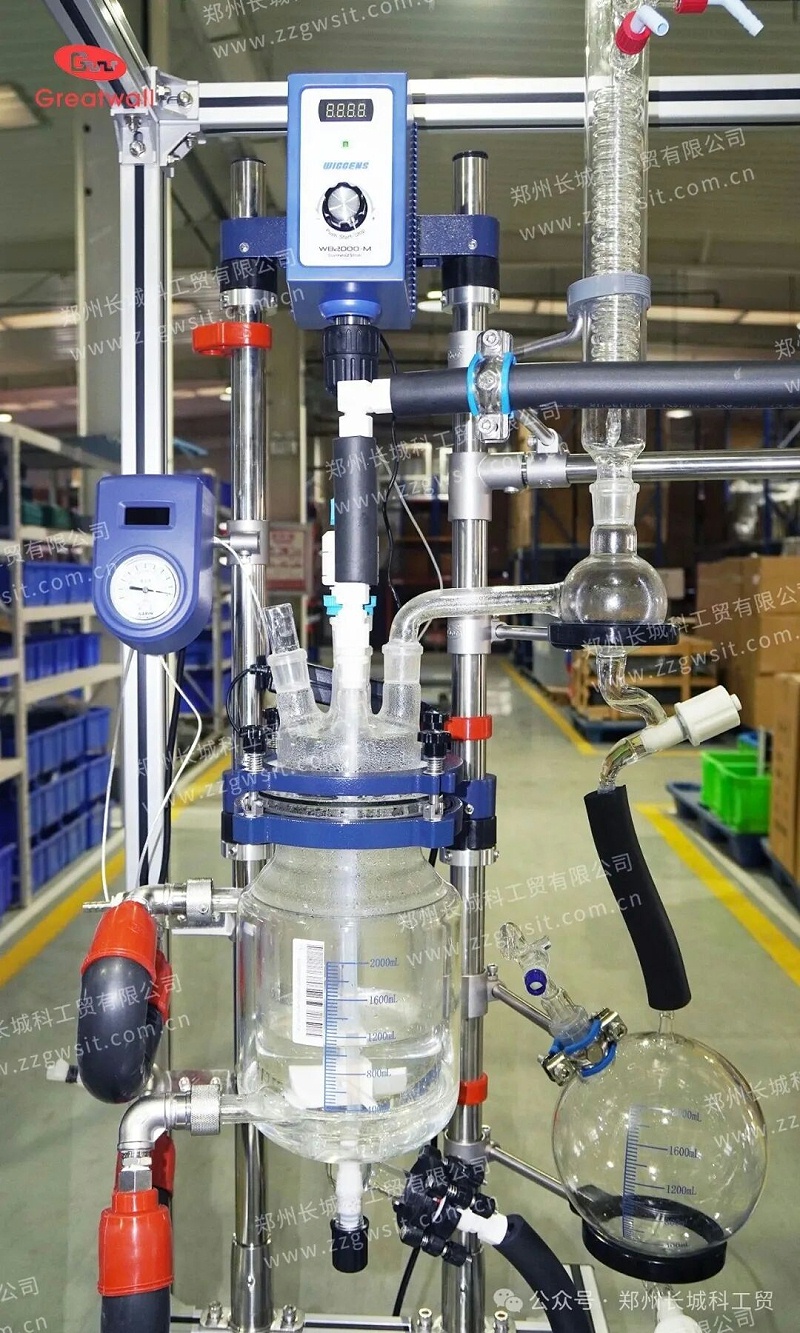

基础规格：釜体材质为3.3硼硅玻璃，双层夹套结构，有效容积2L，最小搅拌容量约0.2L;适用温度范围-80℃~200℃，设备可在-0.1MPa负压至常压工况下正常使用，夹套耐压≤0.03MPa，可承受80℃热冲击;标配5口玻璃釜盖，覆盖搅拌、测温、备用、加料、冷凝全功能需求。
二、核心外循环与换热系统
循环动力单元：选用电动隔膜泵，过流材质为316L不锈钢+F46膜，适配含低硬度固体颗粒的浆料工况;
核心参数：流量1~3L/min、扬程30m、功率0.55kW，单相220V/50Hz供电，进出口配内螺纹转卡套接头适配循环管路。
换热单元：列管换热器采用316L不锈钢材质;壳程导热介质进出口为外径10mm宝塔头，与反应釜夹套进出口并联，可共用同一台TCU温控设备;物料管路内壁达卫生级标准，进出口为法兰口，配PTFE法兰转卡套接头，全程适配
FEP 循环管，无死角、易清洁。
循环管路设计：全程FEP管，可长期在-60~200℃温度范围内使用，适配50~60℃的常规工作工况，无安全风险;所有FEP管均外套保温管，大幅降低热损失，同时避免管路烫伤风险;泵出口至反应釜加料口的管路预留充足长度，可深入釜内物料液面以下，适配300mL~1600mL的物料体积变化。
三、搅拌与传质系统
驱动单元：标配直流无刷电机，转速调节范围40~500rpm，无级调速，实时显示转速，显示精度±1rpm，电机功率50W，适配低粘度浆料的搅拌需求。
搅拌桨配置：4斜叶开启涡轮式桨叶（4PBT），桨叶直径与釜内径比控制在0.5左右，可使釜内上下物料混合均匀，整体循环效果好;材质为06Cr19Ni10不锈钢外包 PTFE，耐化学腐蚀、无物料污染风险。
密封与支撑：采用真空机械密封结构，搅拌支撑件为PTFE+PEEK+玻璃材质，搭配进口搅拌轴承，可有效防止搅拌杆磨损掉屑，密封效果优异，适配高负压工况下的稳定运行。
四、冷凝收集与排料系统
冷凝单元：配套与2L玻璃浓缩釜适配的冷凝器，冷凝面积≥0.045㎡，可满足溶剂冷凝回收需求。
收集单元：单独配置2L玻璃收集瓶，从冷凝分液器处单独接管，避免负压工况下管路无法下液的问题;收集瓶顶部设排气阀、底部设放料阀，放料阀口离地高度不低于550mm，操作便捷。
排料与清洗设计：反应釜放料口改为法兰口，配PTFE法兰转卡套接头，同时配套T型三通手动阀门，可同时实现放料、外循环、有机溶剂冲洗/管道排尽功能，无需额外增设三通阀，结构简洁、无积液死角。
五、整体结构与尺寸设计

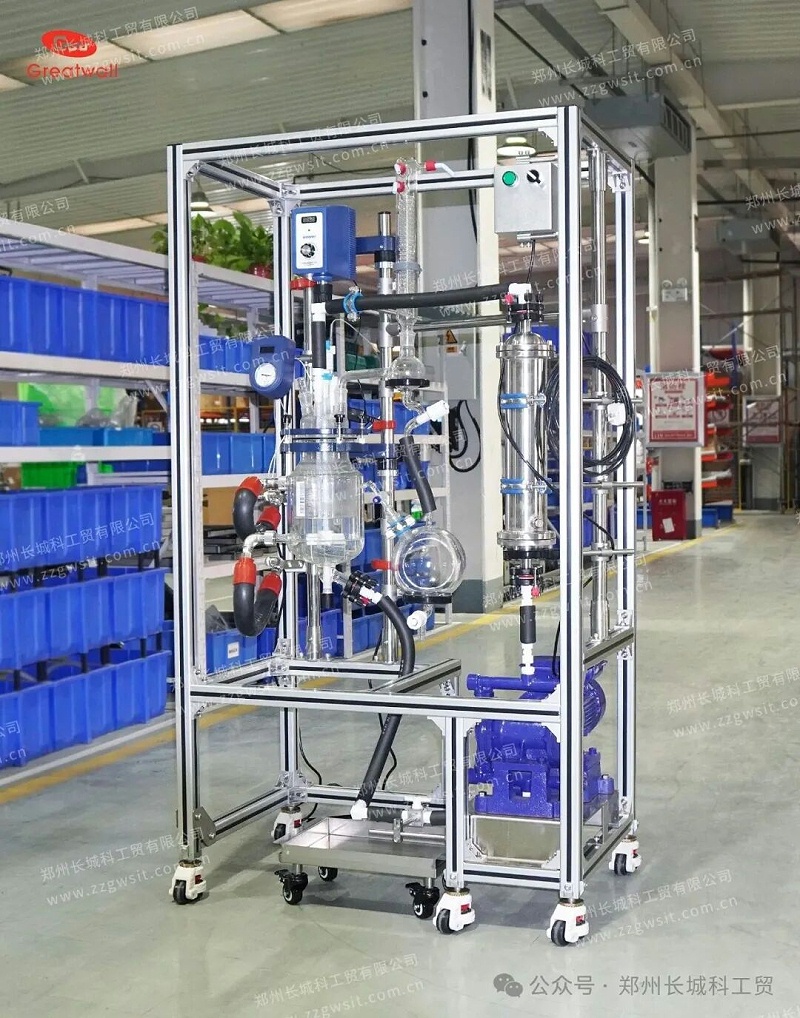

撬装式一体化设计：整套设备(反应釜、收集瓶、隔膜泵、列管换热器)均集成安装在可移动的铝型材框架上(也可选用不锈钢框架)，标配316L不锈钢接料托盘，可应对跑冒滴漏的应急处理，整体为撬装结构，可整体移动、安装便捷。
小型化尺寸控制：严格按客户要求，整套设备管路连接后的外形尺寸不大于1000mm(宽)×600mm(深)×1700mm(高)，在满足功能的前提下尽量小型化，适配实验室有限的安装空间。
六、工况适配与安全材质
物料工况适配：适配有机溶剂基浆料物料，可处理固含量最大30%、密度最大 1.2g/mL、固体最大粒径200μm的物料，固体颗粒硬度低、无强腐蚀性;物料粘度适配1~10mPas(25℃)，完全满足循环泵的流量与扬程要求。
压力工况适配：可稳定实现-0.095MPa
以上的高负压浓缩工况，外循环系统与反应釜内部压力完全平衡，电动隔膜泵可在负压工况下稳定运行。
材质安全与防护：过流部件采用316L不锈钢、PTFE、3.3硼硅玻璃等耐化学腐蚀材质，无物料污染风险，适配有机溶剂体系;夹套进、出液口连接不锈钢保温软管，可有效消除进出液口应力，避免玻璃釜体破损;标配无积液放料阀，可彻底排尽釜内物料，无残留。
总结：GR-2调速玻璃反应釜外循环浓缩设备凭借集成化撬装结构、参数可控可调的温压调节系统、耐腐蚀全流程物料管路、无级调速稳定搅拌系统、高回收效率溶剂冷凝回收体系以及小巧灵活的空间适配能力，广泛适用于医药研发、精细化工、生物制剂、食品配料、新材料研发等众多领域的小试实验与样品浓缩提纯作业，是现阶段实验反应浓缩设备中性价比与实用性兼备的常用装备，也为实验室精细化实验工艺升级提供了可靠的硬件支撑。
