ZTM防爆密闭制冷加热循环装置(-30~200℃)

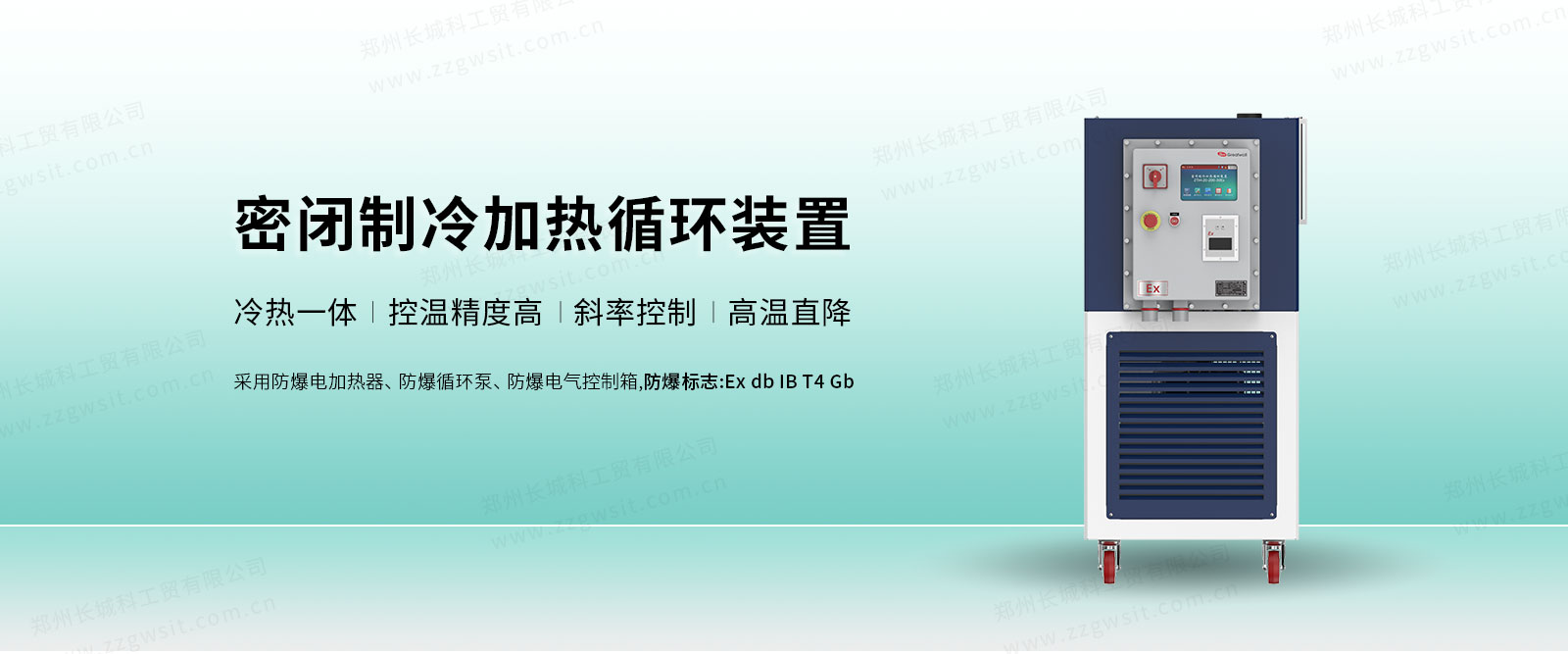

采用防爆电加热器、防爆循坏泵、防爆电气控制箱,防爆标志:Ex db llB T4 Gb 公司具备防爆电气设备的安装能力、维护能力和修理能力;向外部提供热源或冷源,适用于制药、化工、生物、新材料等行业,应用于反应釜的温度控制、材料测试中的温度控制、工艺过程中温度变化模拟控制、半导体设备的温度控制、新能源电池包热测试平台的温度控制、真空室的温度控制等
全国热线

400-0888-126

  • 产品详情
  • 型号参数
  • 配套产品
  • 常见问题
  • 技术特点
  • 细节实拍

resource/images/3856e3a0b7d1442d8b8666abaeb0181a_2.jpg


3


5

6

resource/images/3856e3a0b7d1442d8b8666abaeb0181a_4.jpg

8

resource/images/bbd387cb320d4e539e337e13005f83b6_8.jpg



温馨提示:
1.仪器设备验收后提供一年的免费保修(不含玻璃件),终身维修。
2.在设备的质保期内,如有质量问题或质量缺陷,我公司给予免费给更换配件,保证用户设备及时正常使用。
3.质保期过后,如需更换配件,部分产品只收取配件成本费。
4.实验数据来源于长城科工贸研发中心实测数据。
5.在设备投入使用前,请认真阅读产品使用说明书。
6.如有疑问可咨询在线客服或拨打4000888126免费热线。


型号 ZTM-100-200-40Ex ZTM-50-200-40Ex ZTM-20-200-40Ex ZTM-100-200-30Ex ZTM-50-200-30Ex ZTM-20-200-30Ex
散热方式 风冷
载热体输出温度范围() -40200 -30200
温度稳定性()* ±0.5
工作环境温度范围 () 535
环境相对湿度() ≤70
电源 3~,380V,50Hz
整机功率(kW) 18.6 11.1 5.7 19 9.4 5
制冷量(kW) 200 12 6 3 12 6 3
100 8.6 6 3 8.5 5 2.4
25 5.8 4.5 2.4 6 3 1.2
-10 4.5 4.2 1.4 4.7 1.7 0.8
-20 3.5 3.2 1.2 3.4 1.2 0.6
-30 2 2 0.85 2 0.6 0.36
-40 1.1 0.25
制冷剂 R404A
储液槽容积(L) 18 11 7 18 11 7
加热器额定功率(kW) 12 6 3 12 6 3
循环泵 泵流量最大值(L/min) 45 30 25 45 30 25
泵压力最大值(bar) 1.4
外循环接口 R23/4
外形尺寸(mm) 755W×1300D×1795H 约 655W×1000D×1480H 755W×1300D×1795H 约 655W×1193D×1680H 约 655W×1000D×1380H
重量(kg) 460 430 270 450 370 260
防护等级 IP 20
污染等级 2
噪音dB(A) 68 65 68 65
适用载热流体最大粘度(cp) 30
数字接口及通讯接口 USB、RS485
设备外壳材质 冷板喷塑
最大电流 33 20 10.5 34 17 24
电气连接方式 三相四线制
标配附件 2.6m不锈钢保温软管×2
*环境温度25℃,釜内物料温度控制。


型号 ZTM-100-200-40WEx ZTM-50-200-40WEx ZTM-100-200-30WEx ZTM-50-200-30WEx ZTM-20-200-30WEx
散热方式 水冷
载热体输出温度范围(℃) -40~200 -30~200
温度稳定性(℃)* ±0.5
工作环境温度范围 (℃) 5~35
环境相对湿度(%) ≤70
电源 3~,380V,50Hz
整机功率(kW) 18 10.9 18.8 9.1 4.9
200 12 6 12 6 3
100 8.6 6 8.5 5 2.4
25 5.8 4.5 6 3 1.2
-10 4.5 4.2 4.7 1.7 0.8
制冷量(kW) -20 3.5 3.2 3.4 1.2 0.6
-30 2 0.6 0.36
-40 1.1
制冷剂 R404A
储液槽容积(L) 18 11 18 11 7
加热器额定功率(kW) 12 6 12 6 3
循环泵 泵流量最大值(L/min) 45 30 45 30 25
泵压力最大值(bar) 1.4
冷却水 接口尺寸 R23/4
流量(m³/h) 4 3 4 2 1
温度(℃) 10~33
外循环接口 R23/4
外形尺寸(mm) 755W×1300D×1795H 655W×1193D×1680H 655W×1000D×1380H
重量(kg) 450 420 430 360 255
防护等级 IP 20
污染等级 2
噪音dB(A) 68 65
适用载热流体最大粘度(cp) 30
数字接口及通讯接口 USB、RS485
设备外壳材质 冷板喷塑
最大电流(A) 32 20 33 17 24
电气连接方式 三相四线制
标配附件 2.6m不锈钢保温软管×2
*环境温度25℃,釜内物料温度控制。



反应釜gr-100升
玻璃反应釜GR-100

调速玻璃反应釜主要是用于物料合成、蒸馏、浓缩等实验。釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态,满足实验条件。

查看详情
GRC系列调速玻璃反应釜
GRC系列调速玻璃反应釜

主要是用于物料合成、蒸馏、浓缩等实验,根据需要可将釜内抽至负压状态,满足实验条件,可通过调节恒压漏斗或加料瓶上的调节阀控制物料均匀滴加,双层玻璃反应釜釜体有内外两层,可通过向夹套内注入一定温度的循环液,来满足实验的温度需求;三层反应釜可以在内层夹套通入循环液,外层夹套抽成负压状态来实现保温,同时还便于观察釜内物料反应情况。

查看详情
GRF-100玻璃反应釜
GRF-100玻璃反应釜

GRF-100调速玻璃反应釜主要是用于物料合成、蒸馏、浓缩等实验。釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态,满足实验条件。

查看详情
常见问题
1、ZTM防爆密闭制冷加热循环装置价格多少钱?

答:价格和参数咨询请点击人工客服进行沟通 :点击我  在线客服

2、购买配件?

答:配件购买请联系公司售后服务中心  电话:0371-68006566  也可以拨打:400-0888-126转3进行配件咨询


一、整机方案(风冷)
整套系统由制冷系统、加热系统、循环系统、控制系统等组成。
1.1 制冷系统
采用 1 台全封闭滚动转子式压缩机、冷凝器、蒸发器、毛细管、压力保护器等组成制冷单元以达到降温要求。

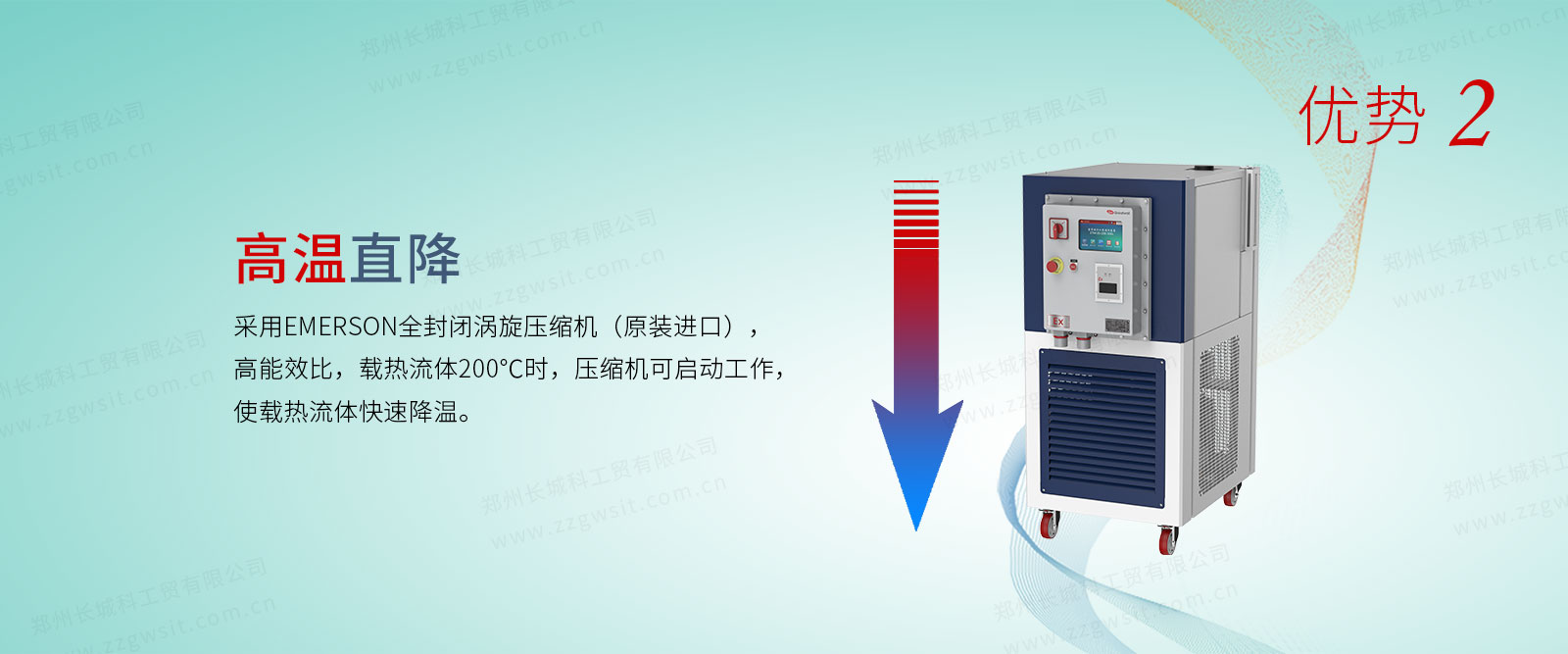

压缩机:采用海立滚动转子式压缩机,体积小、重量轻、运转平稳、噪音低, 可靠性高。压缩机 200℃可启动,快速降温。压缩机自身不防爆,压缩机接线盒做密封处理。
冷凝器:采用风冷翅片式冷凝器,内部采用无氧紫铜螺纹管,效率高,换热系数大;中间胀接专有技术,维护方便。风机采用防爆电机,防爆标志 ExdbⅡBT4Gb。
节流机构:采用毛细管,保证产品长时间运行的稳定性与可靠性。
蒸发器:采用板式换热器,结构紧凑、易安装,用液量少,污垢系数低,重量轻,设计温度-160℃~200℃。
1.2 加热系统
用于提供升温加热功能,法兰式防爆电加热器,防爆标志ExdbⅡBT4Gb,导热油专用电加热器,符合国家标准 GB3836.1~3-2010,JB/T2379-2016 要求,电加热器的表面负荷<2.5W/cm²,安全系数更高;附带单独的机械式超温保护。
1.3 循环系统

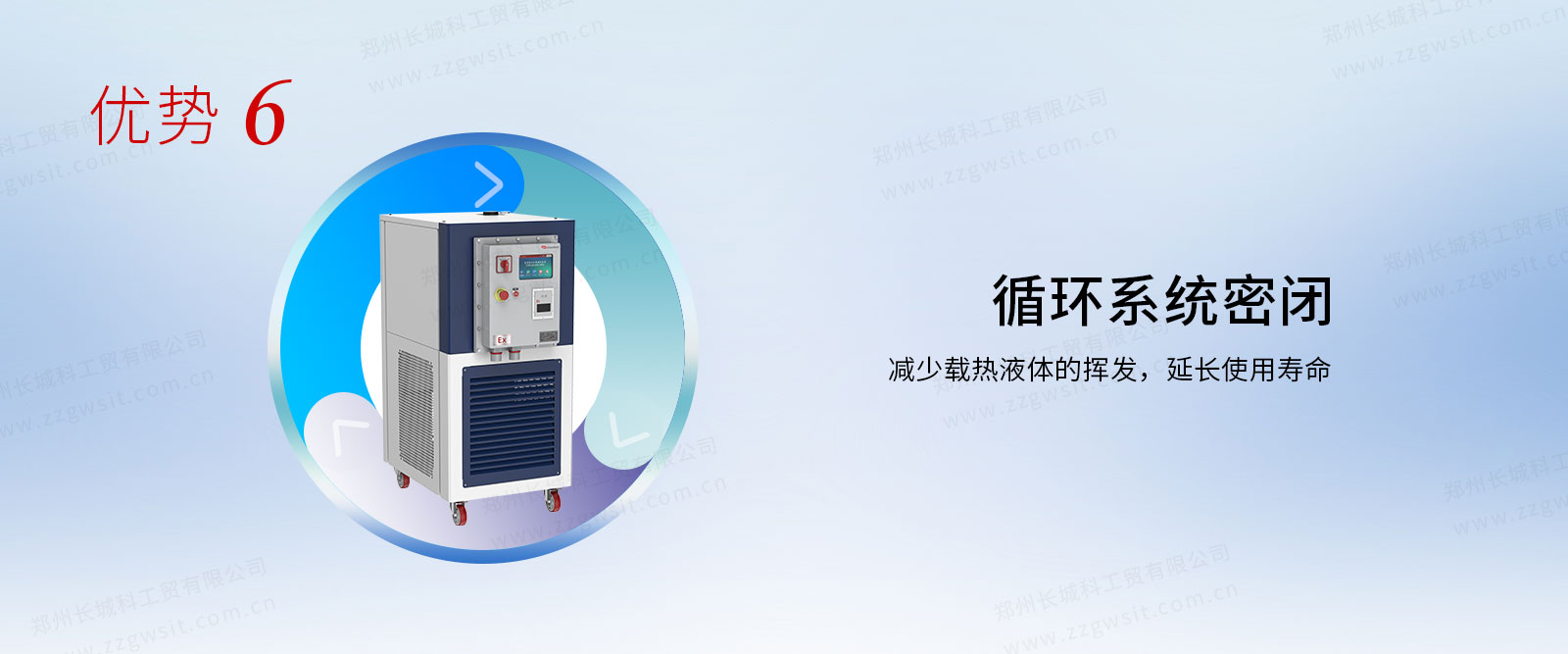

采用耐高低温防爆磁力驱动循环泵输送载热流体,防爆标志ExdbⅡBT4Gb;循环管路采用 304 不锈钢材质,防腐蚀、防低温液体污染;具有防止载热流体倒流功能;内置膨胀容器,满足载热流体热胀冷缩变化技术设计要求,保证循环系统正常运转;通过液位显示器可监视膨胀箱内液位;循环系统保温材料为专用型。
1.4 控制系统

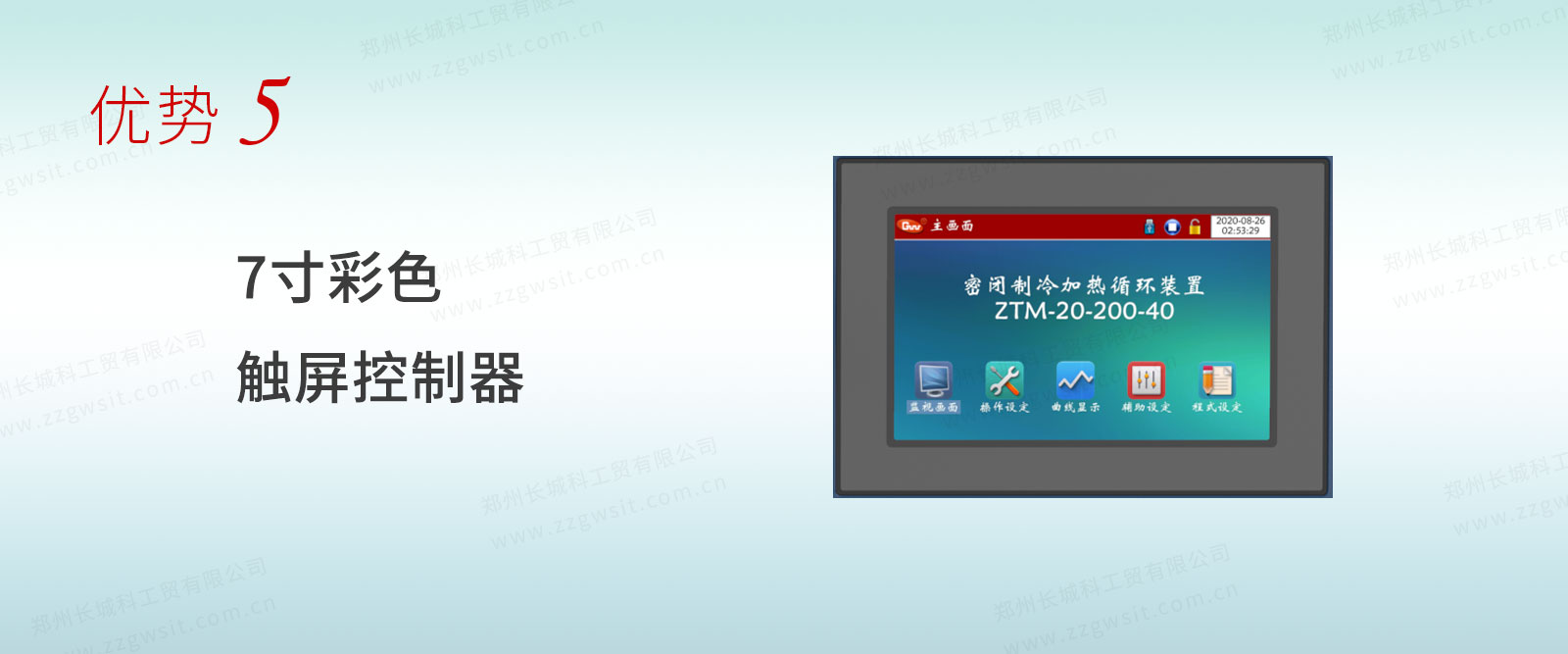

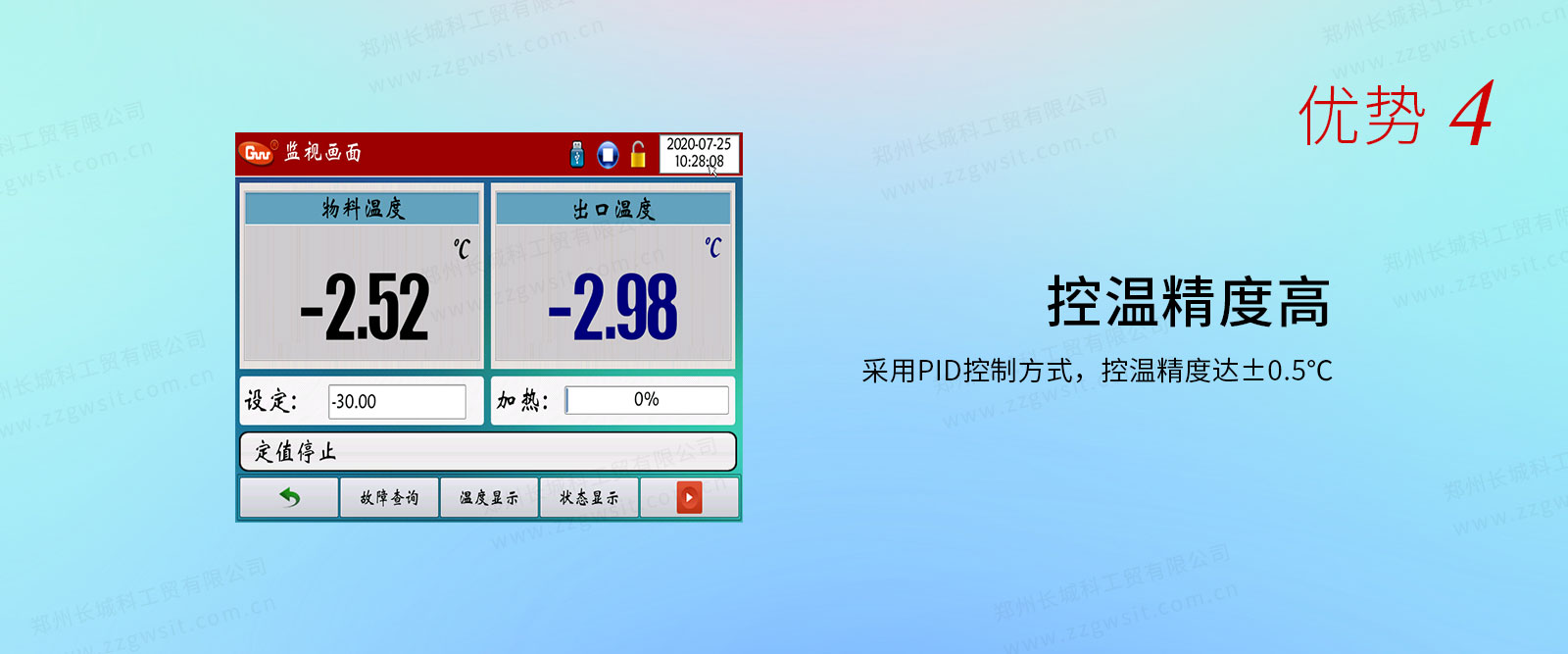

7 寸 TFT 真彩显示屏显示,防爆触摸鼠标操作,控制箱防爆标志ExdbⅡBT4Gb; 采用嵌入式控制系统,控温精度高;具有预约开/停机功能;两种温度控制模式(定值式/程式),选用程式控制时,用户最多可编 120 组应用程序,每组程序最多可

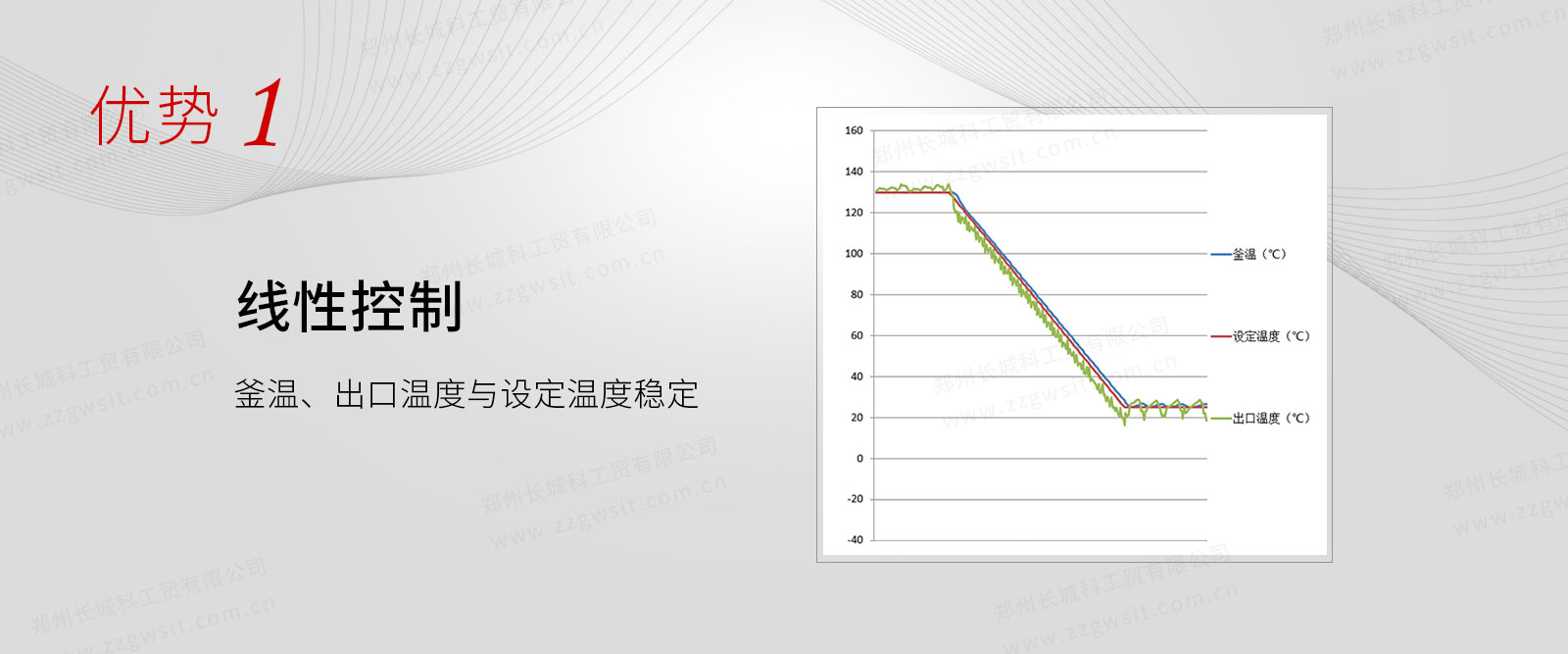

分 100 段;具有自动绘制工作过程温度特性曲线的功能;可实现梯度升降温及线性升降温功能;通讯采用 RS485 接口,遵循 MODBUS RTU 协议;可联机实现

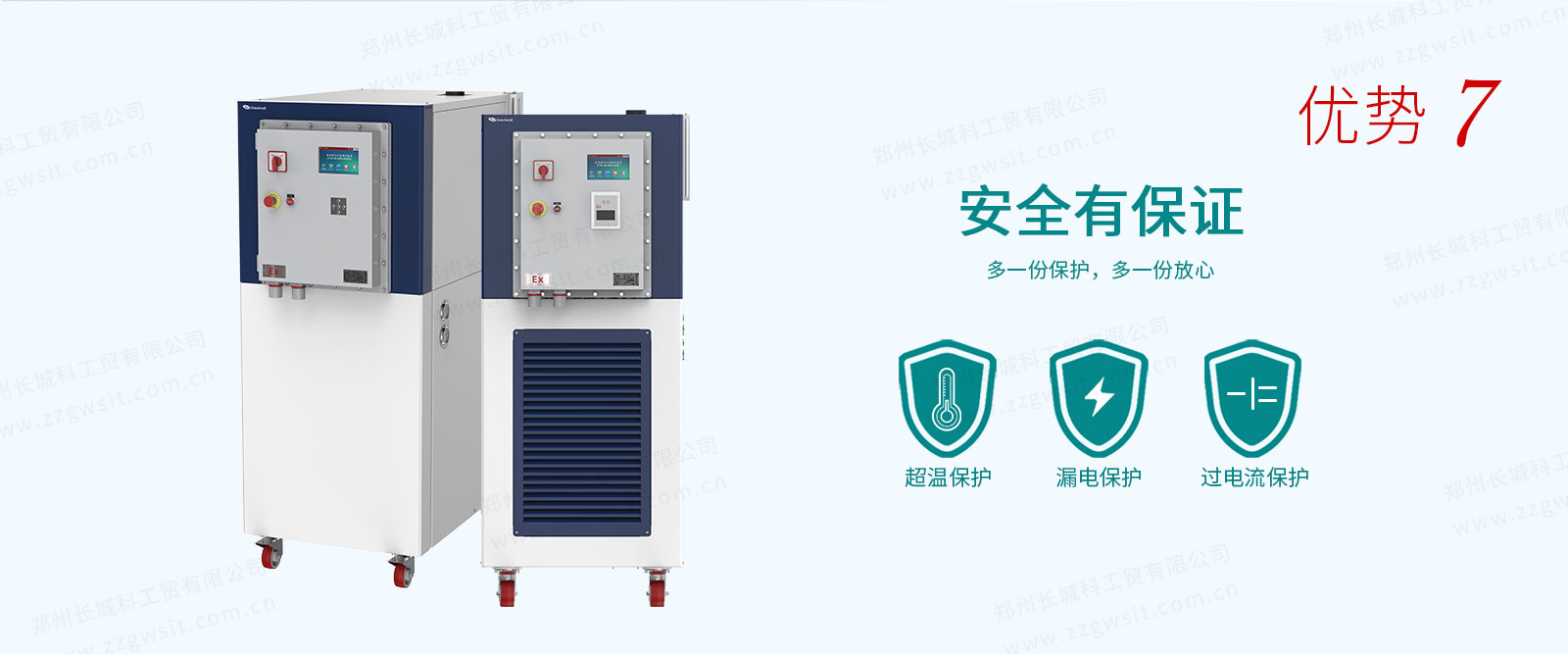

DCS 系统控制;操作方便、安全、可靠。延时、超温、高低压、过载、过热、过电流、高压保护等。

二、整机方案(水冷)
整套系统由制冷系统、加热系统、循环系统、控制系统等组成。
1.1 制冷系统
采用1台全封闭滚动转子式压缩机、冷凝器、蒸发器、毛细管、压力保护器等组成制冷单元以达到降温要求。
压缩机:采用海立滚动转子式压缩机,体积小、重量轻、运转平稳、噪音低,可靠性高。压缩机200℃可启动,快速降温。压缩机自身不防爆,压缩机接线盒做密封处理。
冷凝器:采用板式换热器,结构紧凑、易安装,用液量少,污垢系数低,重量轻,换热系数高。
节流机构:采用毛细管,保证产品长时间运行的稳定性与可靠性。
蒸发器:采用板式换热器,结构紧凑、易安装,用液量少,污垢系数低,重量轻,换热系数高。
1.2 加热系统
用于提供升温加热功能,法兰式防爆电加热器,防爆标志ExdbⅡBT4Gb,导热油专用电加热器,符合国家标准GB3836.1~3-2010,JB/T2379-2016要求,电加热器的表面负荷<2.5W/cm²,安全系数更高;附带单独的机械式超温保护。
1.3 循环系统
采用耐高低温防爆磁力驱动循环泵输送载热流体,防爆标志ExdbⅡBT4Gb;循环管路采用304不锈钢材质,防腐蚀、防低温液体污染;内置膨胀容器,满足载热流体热胀冷缩变化技术设计要求,保证循环系统正常运转;通过液位显示器可监视膨胀箱内液位;循环系统保温材料为专用型。
1.4控制系统
7寸TFT真彩显示屏显示,按键操作,控制箱防爆标志ExdbⅡBT4Gb;采用嵌入式控制系统,控温精度高;具有预约开/停机功能;两种温度控制模式(定值式/程式),选用程式控制时,用户最多可编120组应用程序,每组程序最多可分100段;具有自动绘制工作过程温度特性曲线的功能;可实现梯度升降温及线性升降温功能;通讯采用RS485接口,遵循MODBUS RTU 协议;可联机实现DCS系统控制;操作方便、安全、可靠。延时、超温、高低压、过载、过热、过电流、高压保护等。

高低温一体机侧视图高低温一体机侧视图高低温一体机防爆控制箱高低温一体机后视图高低温一体机主视图
