ZTM密闭制冷加热循环装置（-30~200℃）

ZTM密闭制冷加热循环装置用途特点：向外部提供热源或冷源，适用于制药、化工、生物、新材料等行业，应用于反应釜的温度控制、材料测试中的温度控制、工艺过程中温度变化模拟控制、半导体设备的温度控制、新能源电池包热测试平台的温度控制、真空室的温度控制等

下载

在线咨询

全国热线

400-0888-126

产品详情
型号参数
配套产品
常见问题
技术特点
细节实拍

resource/images/3856e3a0b7d1442d8b8666abaeb0181a_2.jpg


resource/images/acca01d6530f4d0a9afaa49f9b70a63b_16.jpg

resource/images/3856e3a0b7d1442d8b8666abaeb0181a_4.jpg

resource/images/bbd387cb320d4e539e337e13005f83b6_4.jpg

resource/images/acca01d6530f4d0a9afaa49f9b70a63b_24.jpg

温馨提示：

1.仪器设备验收后提供一年的免费保修(不含玻璃件)，终身维修。

2.在设备的质保期内，如有质量问题或质量缺陷，我公司给予免费给更换配件，保证用户设备及时正常使用。

3.质保期过后，如需更换配件，部分产品只收取配件成本费。

4.实验数据来源于长城科工贸研发中心实测数据。

5.在设备投入使用前，请认真阅读产品使用说明书。

6.如有疑问可咨询在线客服或拨打4000888126免费热线。

型号		ZTM-20-200-40	ZTM-20-200-30	ZTM-50-200-40	ZTM-50-200-30	ZTM-100-200-40	ZTM-100-200-30
散热方式		风冷
载热体输出温度范围(℃)		-40～200	-30～200	-40～200	-30～200	-40～200	-30～200
温度稳定性(℃)*		±0.5
工作环境温度范围 (℃)		5～35
环境相对湿度(％)		≤70
电源		3～，380V，50Hz	220-240 V ～，50Hz	3～，380V，50Hz
整机功率(kW)		5.7	4.9	11.1	9.4	18.6	18
制冷量(kW)	200	3		6		12
	100	3	2.4	6	5	8.6	8.5
	25	2.4	1.2	4.5	3	5.8	6
	-10	1.4	0.8	4.2	1.7	4.5	4.7
	-20	1.2	0.6	3.2	1.2	3.5	3.4
	-30	0.85	0.36	2	0.6	2
	-40	0.25		1.1		1.1
制冷剂		R404A
储液槽容积(L)		4	3	10	8	12
加热器额定功率(kW)		3		6		12
循环泵	泵流量最大值(L/min)	30				45
	泵压力最大值(bar)	1				1.4
外循环接口		R₂3/4
外形尺寸(mm)		640W×860D×1270H	554W×796D×1050H	750W×1100D×1420H	640W×860D×1450H	750W×1100D×1420H
重量（kg）		205	155	330	210	360	350
防护等级		IP 20
污染等级		2
噪音dB(A)		65
适用载热流体最大粘度(cp)		30
数字接口及通讯接口		USB、RS485
设备外壳材质		冷板喷塑
最大电流(A)		10.5	24	20	17	33	34
电气连接方式		三相四线制
标配附件		2.6m不锈钢保温软管×2
*环境温度25℃，釜内物料温度控制。

型号		ZTM-20-200-40W	ZTM-20-200-30W	ZTM-50-200-40W	ZTM-50-200-30W	ZTM-100-200-40W	ZTM-100-200-30W
散热方式		水冷
载热体输出温度范围(℃)		-40～200	-30～200	-40～200	-30～200	-40～200	-30～200
温度稳定性(℃)*		±0.5
工作环境温度范围 (℃)		5～35
环境相对湿度(％)		≤70
电源		3～，380V，50Hz	220-240V～，50Hz	3～，380V，50Hz
整机功率(kW)		5.7	4.9	11.1	9.4	18.6	18
制冷量(kW)	200	3		6		12
	100	3	2.4	6	5	8.6	8.5
	25	2.4	1.2	4.5	3	5.8	6
	-10	1.4	0.8	4.2	1.7	4.5	4.7
	-20	1.2	0.6	3.2	1.2	3.5	3.4
	-30	0.85	0.36	2	0.6	2
	-40	0.25		1.1		1.1
制冷剂		R404A
储液槽容积(L)		4	3	10	8	12
加热器额定功率(kW)		3		6		12
循环泵	泵流量最大值(L/min)	30				45
	泵压力最大值(bar)	1				1.4
冷却水	接口尺寸	R₂3/4
	流量（m³/h）	1.5	1	3	2	4
	温度(℃)	10～33
外循环接口		R₂3/4
外形尺寸(mm)		640W×860D×1270H	554W×796D×1050H	750W×1100D×1420H	640W×860D×1450H	750W×1100D×1420H
重量（kg）		200	150	320	200	350	340
防护等级		IP 20
污染等级		2
噪音dB(A)		65		68	65	68
适用载热流体最大粘度(cp)		30
数字接口及通讯接口		USB、RS485
设备外壳材质		冷板喷塑
最大电流(A)		10.5	24	20	17	32	33
电气连接方式		三相四线制
标配附件		2.6m不锈钢保温软管×2
*环境温度25℃，釜内物料温度控制。

升降调速玻璃反应釜（GRL）

升降型玻璃反应釜主要用于物料合成、蒸馏、浓缩等实验。釜体升降且能旋转120°，釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态，满足实验条件。

查看详情

常见问题
1、ZTM密闭制冷加热循环装置价格多少钱？

答：价格和参数咨询请点击人工客服进行沟通：点击我

2、购买配件？

答：配件购买请联系公司售后服务中心电话：0371-68006566 也可以拨打：400-0888-126转3进行配件咨询

3、ZTM密闭制冷加热循环装置（-30~200℃）与ZT密闭制冷加热循环装置（-30~200℃）有什么不同？

答：

1）型号命名不同

2）技术规格不同

ZTM系列-30~200℃整个温度区间采用压缩机降温，降温速度快
ZT系列40~200℃采用预冷单元（风机启动降温）-30~40℃才启用压缩机启动降温
3）设计功能不同

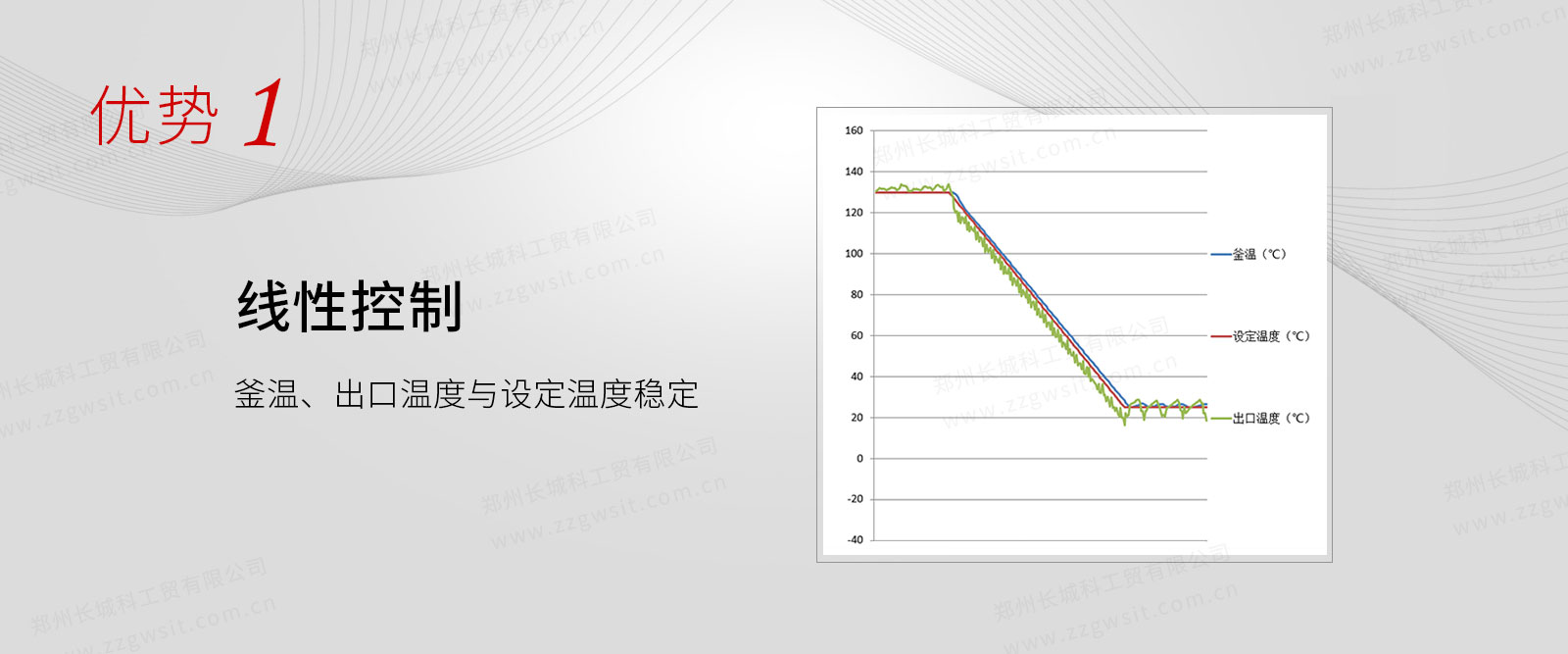

ZTM系列多了线性控制斜率升降温功能（高温直降）

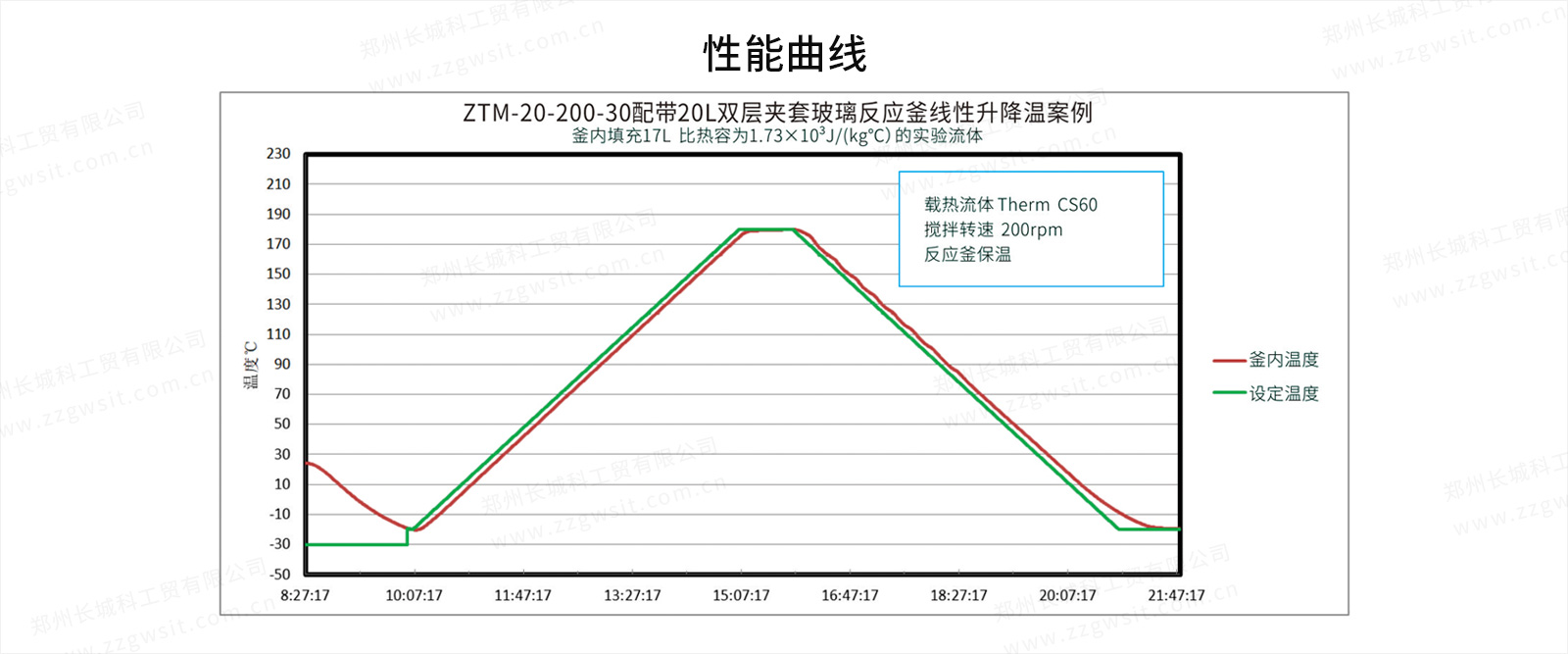

例如：从常温升温到100℃正常要20分钟，ZTM可以设定升温时间为20分钟、或者1小时、或者5小时，这样根据时间均匀的升温，（ZT只能升温时间为20分钟）同理降温也是如此。

一、整机方案（风冷）
整套系统由制冷系统、加热系统、循环系统、控制系统等组成。
1.1 制冷系统
采用1台全封闭滚动转子式压缩机、冷凝器、蒸发器、毛细管、压力保护器等组成制冷单元以达到降温要求。
压缩机：采用海立滚动转子式压缩机，体积小、重量轻、运转平稳、噪音低，可靠性高。压缩机200℃可启动，快速降温。
冷凝器：采用风冷翅片式冷凝器，内部采用无氧紫铜螺纹管，效率高，换热系数大；中间胀接专有技术，维护方便。
节流机构：采用毛细管，保证产品长时间运行的稳定性与可靠性。
蒸发器：采用板式换热器，结构紧凑、易安装，用液量少，污垢系数低，重量轻，设计温度-160℃～200℃。
1.2 加热系统
用于提供升温加热功能，法兰式电加热器，导热油专用电加热器，技术指标符合JB/T 2379规定。
1.3 循环系统
采用耐高低温屏蔽泵输送载热流体；循环管路采用304不锈钢材质，防腐蚀、防低温液体污染；具有防止载热流体倒流功能；内置膨胀容器，满足载热流体热胀冷缩变化技术设计要求，保证循环系统正常运转；通过液位显示器可监视膨胀箱内液位；循环系统保温材料为专用型。
1.4控制系统
7寸TFT真彩显示屏，触摸操作，具有预约开/停机功能；两种温度控制模式(定值式/程式)，选用程式控制时，用户最多可编120组应用程序，每组程序最多可分100段；可实现梯度升降温及线性升降温；具有自动绘制工作过程温度特性曲线的功能；通讯采用RS485接口，遵循MODBUS RTU 协议；可联机实现DCS系统控制；操作方便、安全、可靠。延时、超温、过载、过热、过电流、高压保护等。

二、整机方案（水冷）
整套系统由制冷系统、加热系统、循环系统、控制系统等组成。
1.1 制冷系统
采用1台全封闭滚动转子式压缩机、冷凝器、蒸发器、毛细管、压力保护器等组成制冷单元以达到降温要求。
压缩机：采用海立滚动转子式压缩机，体积小、重量轻、运转平稳、噪音低，可靠性高。压缩机200℃可启动，快速降温。
冷凝器：采用同轴换热器，可以有效避免由于冷却水不达标造成的腐蚀现象；换热系数高，易清洗，维护方便。
节流机构：采用毛细管，保证产品长时间运行的稳定性与可靠性。
蒸发器：采用板式换热器，结构紧凑、易安装，用液量少，污垢系数低，重量轻，设计温度-160℃～200℃。
1.2 加热系统
用于提供升温加热功能，法兰式电加热器，导热油专用电加热器，技术指标符合JB/T 2379规定。
1.3 循环系统
采用耐高低温屏蔽泵输送载热流体；循环管路采用304不锈钢材质，防腐蚀、防低温液体污染；具有防止载热流体倒流功能；内置膨胀容器，满足载热流体热胀冷缩变化技术设计要求，保证循环系统正常运转；通过液位显示器可监视膨胀箱内液位；循环系统保温材料为专用型。
1.4控制系统
7寸TFT真彩显示屏，触摸操作，具有预约开/停机功能；两种温度控制模式(定值式/程式)，选用程式控制时，用户最多可编120组应用程序，每组程序最多可分100段；可实现梯度升降温及线性升降温；具有自动绘制工作过程温度特性曲线的功能；通讯采用RS485接口，遵循MODBUS RTU 协议；可联机实现DCS系统控制；操作方便、安全、可靠。延时、超温、过载、过热、过电流、高压保护等。

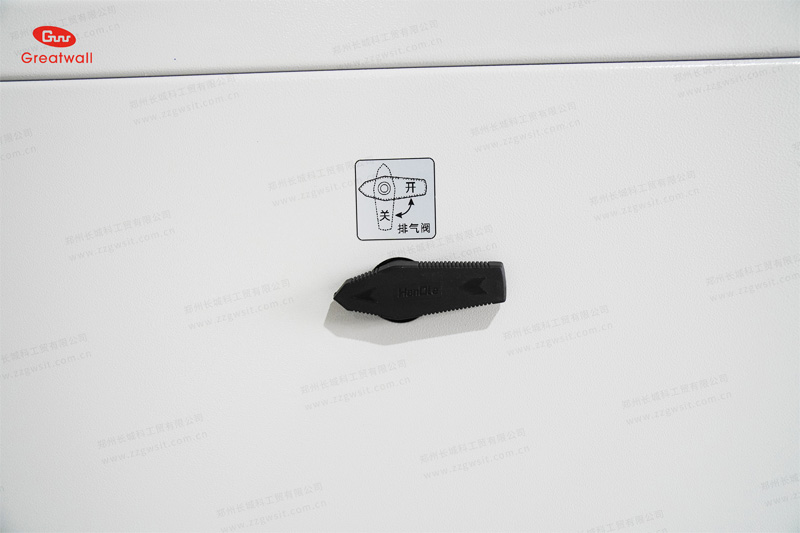

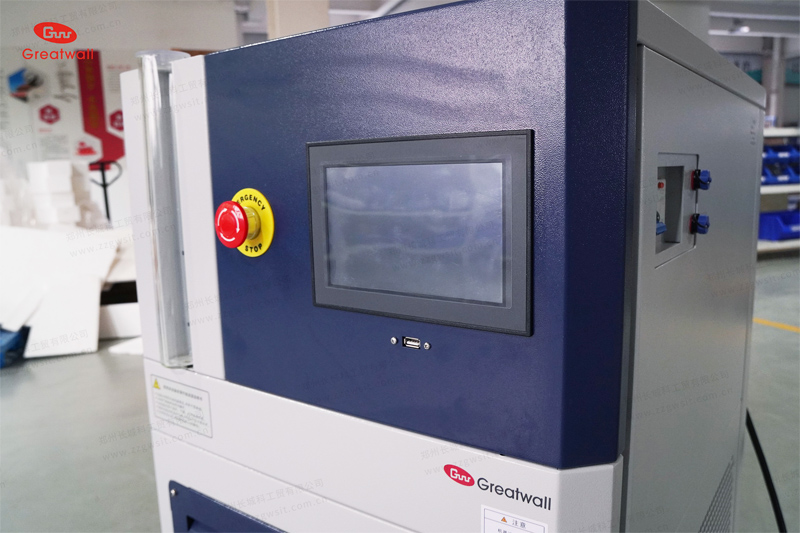

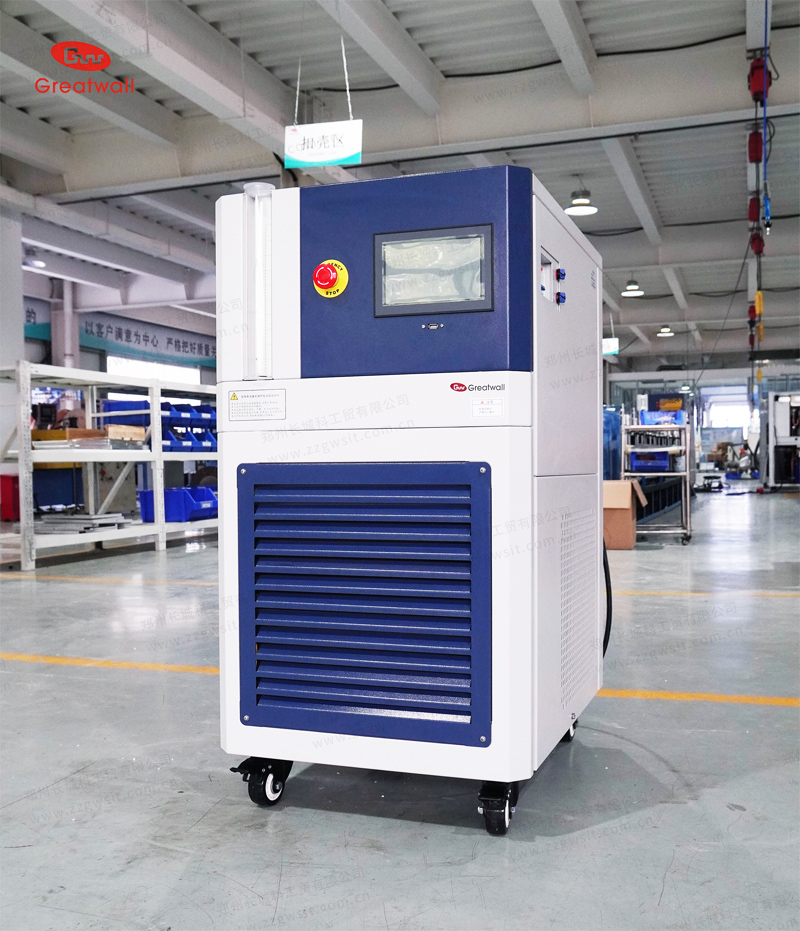

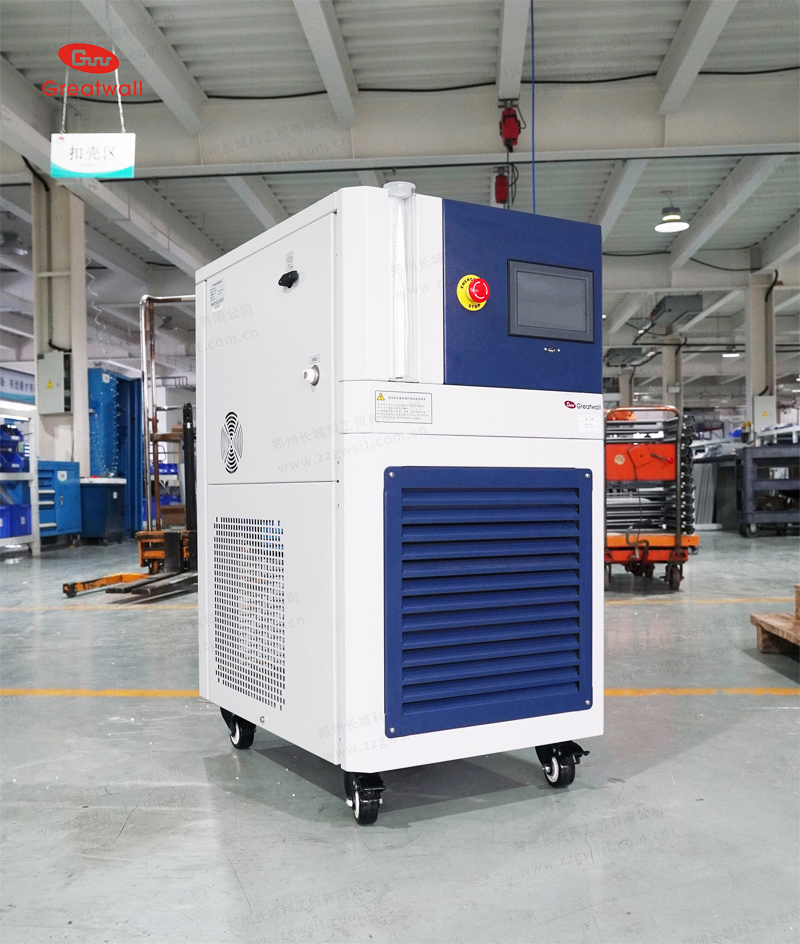

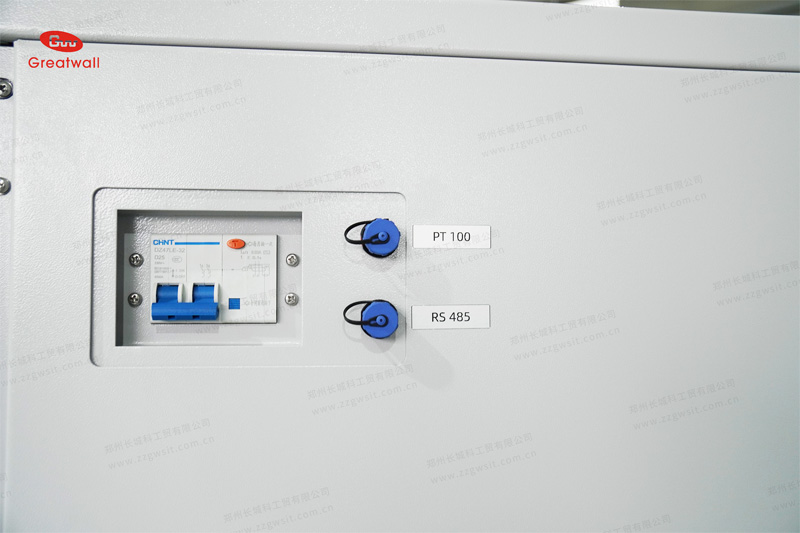

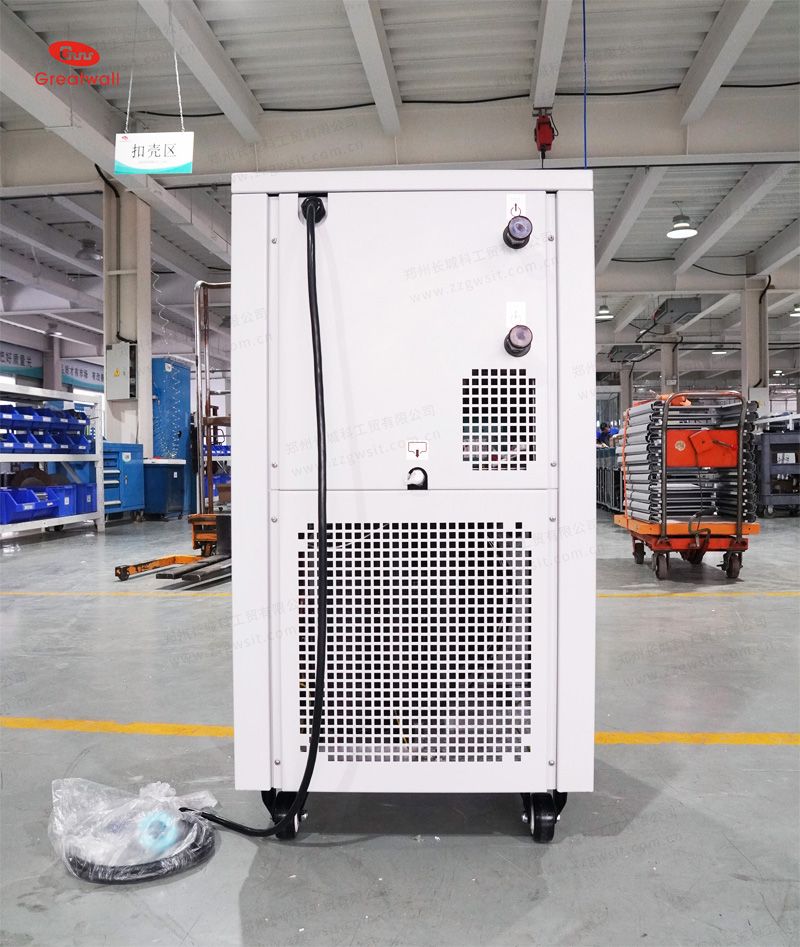

密闭制冷加热循环装置操作面板密闭制冷加热循环装置后视图密闭制冷加热循环装置开关及通讯接口密闭制冷加热循环装置排气阀开关密闭制冷加热循环装置轴侧图主视图
